Приєднувальні розміри редукторів NMRW

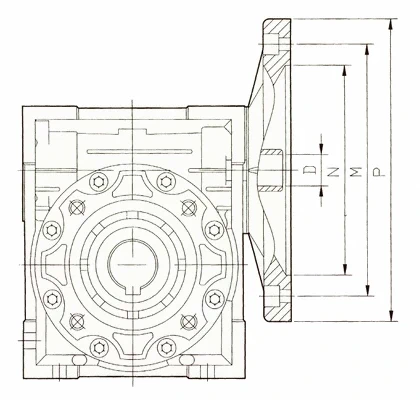

Креслення Приєднувальні розміри редукторів NMRW

Таблиця приєднувальних розмірів для 40 поєднань типорозміру NMRW (030-130) і типу фланця (B5/B14, посадка 56-132). Подано розміри N, M, P і дванадцять стовпців D, по одному на кожне P від 5 до 100; що позначає кожна літера, показує креслення.

Запит на прорахунокЗаповнити запит ↓+38 (044) 292-57-42

Характеристики

Приєднувальні розміри D за типом фланця та типорозміром NMRW

NMRWТип фланцяNMPD (P=5)D (P=7,5)D (P=10)D (P=15)D (P=20)D (P=25)D (P=30)D (P=40)D (P=50)D (P=60)D (P=80)D (P=100)
03056B58010012099999999999-
03056B1450658099999999999-
03063B595115140111111111111111111---
03063B14607590111111111111111111---
04056B580100120--------9999
04063B595115140111111111111111111111111
04063B14607590111111111111111111111111
04071B51101301601414141414141414----
04071B1470851051414141414141414----
05063B595115140-------1111111111
05071B51101301601414141414141414141414-
05071B1470851051414141414141414141414-
05080B513016520019191919191919-----
05080B148010012019191919191919-----
06371B5110130160-------1414141414
06371B147085105-------1414141414
06380B5130165200-191919191919191919--
06380B1480100120-191919191919191919--
06390B5130165200-242424242424-----
06390B1495115140-242424242424-----
07571B5110130160--------14141414
07580B5130165200----1919191919191919
07580B1480100120----1919191919191919
07590B5130165200-24242424242424----
07590B1495115140-24242424242424----
075100/112B5180215250-282828--------
075100/112B14110130160-282828--------
09080B5130165200-------1919191919
09080B1480100120-------1919191919
09090B5130165200-242424242424242424--
09090B1495115140-242424242424242424--
090100/112B5180215250-282828282828-----
090100/112B14110130160-282828282828-----
11080B5130165200----------1919
11090B5130165200--------24242424
110100/112B5180215250-282828282828-----
110132B5230265300-38383838-------
13090B51301652002424
130100/112B518021525028282828282828
130132B5230265300--383838383838----

Сумісні позиції

Черв'ячні редуктори NMRW

Черв'ячні редуктори NMRW

від 0,06 до 7,5 кВт · від 5 до 100Найімовірніше, є на складі
← Габаритні розміри редукторів NMRWУсі в категорії «Редуктори черв'ячні»Розміри бічного фланця →

Не знайшли потрібний розмір? Запит на прорахунок

* обов'язкове поле

Фото деталі (необов'язково)

Сфотографуйте деталь з двох боків; якщо є маркування, покажіть його.

    Надсилаючи запит, ви погоджуєтеся на обробку контактних даних і фото, щоб ми могли відповісти. Політика конфіденційності

    Запит на прорахунок
