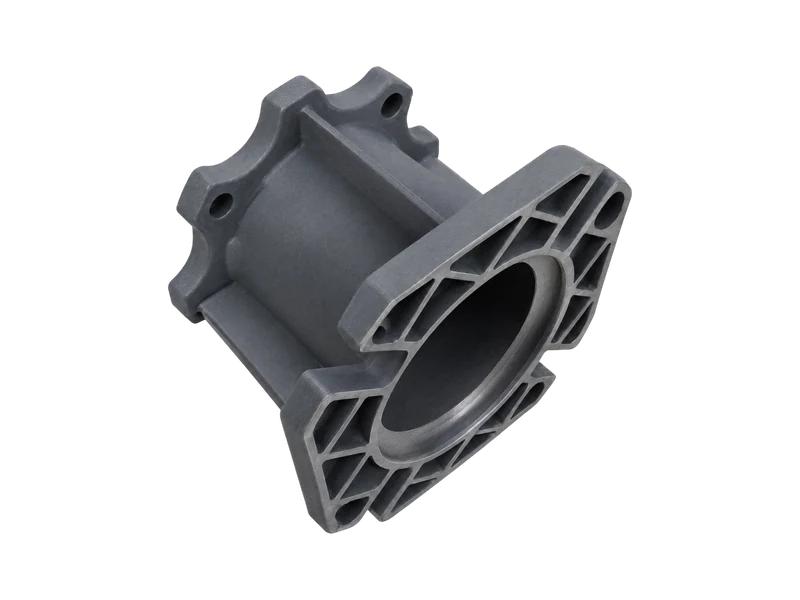

Розміри бічного фланця

Name: ТОВ «МЕГА ТЕХНІЧНА КОМПАНІЯ»
Address: вул. Ялтинська, 5-Б, м. Київ, 02099, Україна
Telephone: +38 (044) 292-57-42

Візуалізація

Габаритні та монтажні розміри бічного фланця черв'ячних редукторів NMRW за типорозмірами 030-130. Є дві таблиці, з позначенням F і з позначенням FL, і рядки H, PA, PB, PC, PN, PM, PO, PP, PQ, a1; чим F відрізняється від FL і що позначає кожен рядок, уточнює інженер МТК.

Запит на прорахунок Заповнити запит ↓+38 (044) 292-57-42

Характеристики

Розміри бічного фланця за типорозмірами NMRW 030-130: рядки з позначенням F

		030	040	050	063	075	090	110	130
F	H	25	31	46	30	54	44	57	59
F	PA	54,5	67	90	82	111	111	139	152
F	PB	6	7	9	10	13	13	15	15
F	PC	4	4	5	6	6	6	6	6
F	PN	50	60	70	115	130	152	170	180
F	PM	68	75	85	150	165	175	230	255
F	PO	6,5	9	11	11	14	14	14	16
F	PP	80	110	125	180	200	220	280	320
F	PQ	70	95	110	142	170	200	260	290
F	a1	45°	45°	45°	45°	45°	45°	45°	22,5°

Розміри бічного фланця за типорозмірами NMRW 030-130: рядки з позначенням FL

		030	040	050	063	075	090	110	130
FL	H	-	62	76	60	-	55	-	-
FL	PA	-	97	120	112	-	122	-	-
FL	PB	-	7	9	10	-	18	-	-
FL	PC	-	4	5	6	-	6	-	-
FL	PN	-	60	70	115	-	180	-	-
FL	PM	-	75	85	150	-	215	-	-
FL	PO	-	9	11	11	-	14	-	-
FL	PP	-	110	125	180	-	250	-	-
FL	PQ	-	95	110	142	-	250	-	-
FL	a1	-	45°	45°	45°	-	45°	-	-

Сумісні позиції

Черв'ячні редуктори NMRW

від 0,06 до 7,5 кВт · від 5 до 100Найімовірніше, є на складі
