Правило просте: крок зачеплення й посадковий вал мають збігатися, інакше зношується і зірочка, і стрічка. На сторінці стрічки вказано потрібний тип зірочки, а на сторінці зірочки в полі «Використання» є перелік серій, які вона веде. Тому підбір починається зі списку серій, а не з розрахунку діаметра.
Яка зірочка під яку серію
| Тип зірочки | Серії, які веде зірочка (поле «Використання») | Стрічки на сайті | Z у габаритній таблиці | A, мм |
|---|---|---|---|---|

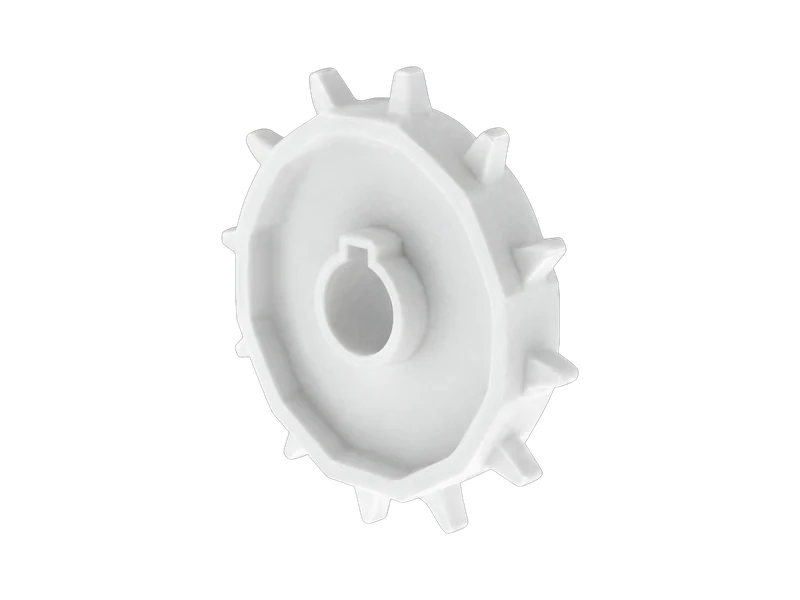

| S.100 | S.100R, S.101, J.101 | S.100R (поворотна) | 8, 12, 20 | 74 (Z 8) … 173 (Z 20) |
| S.25-4xx | S.25-400, 25-406, 25-408 | S.25-400, S.25-400 F, S.25-406, S.25-408 | 6, 8, 12, 20 | 54 (Z 6) … 171 (Z 20) |
| S.25-8xx | S.25-800, S.25-806, S.25-8xx | S.25-800, S.25-806 | 6, 12, 16, 20 | 56 (Z 6) … 172 (Z 20) |
| S.50-1xx | S.50-100, S.50-220, S.50-401, S.50-3xx, S.50-6xx | S.50-401 | 6, 8, 10, 12, 16 | 104 (Z 6) … 270 (Z 16) |
| S.50-8xx | S.50-8xx, S.50-806, S.50-808 | S.50-806, S.50-808 | 6, 8, 10, 12 | 105 (Z 6) … 205 (Z 12) |
Літери A/B/C/D на кресленні сторінки позиції показують, де який розмір. Значення для кожного Z є в таблиці на тій самій сторінці.
Число зубів, ширина ступиці й посадкові отвори
| Тип | Z | Ширина ступиці, мм | Круглий отвір, Ø мм | Квадратний отвір |
|---|---|---|---|---|
| S.100 | 8 | 20 | 20, 25 | 25 × 25 |
| S.100 | 12 | 20 | 20, 25, 30, 40 | 25 × 25, 40 × 40 |
| S.100 | 20 | 35 | 25, 30, 40 | 25 × 25, 40 × 40 |
| S.25-4xx | 6 | 20 | 20 | - |
| S.25-4xx | 12 | 20 | 20, 25, 30, 40 | 40 × 40 |
| S.25-4xx | 16 | 20 | 20, 25, 30, 40 | 40 × 40 |
| S.25-4xx | 20 | 35 | 25, 30, 40 | 40 × 40, 60 × 60 |
| S.25-8xx | 6 | 20 | 20 | - |
| S.25-8xx | 8 | 20 | 20, 25, 30, 40 | 40 × 40 |
| S.25-8xx | 10 | 20 | 20, 25, 30, 40 | 40 × 40 |
| S.25-8xx | 12 | 35 | 25, 30, 40 | 40 × 40, 60 × 60 |
| S.50-1xx | 6 | 20 | 20, 25, 30, 40 | 25 × 25, 40 × 40 |
| S.50-1xx | 8 | 35 | 25, 30, 40 | 25 × 25, 40 × 40 |
| S.50-1xx | 10 | 35 | 25, 30, 40 | 25, 40, 50, 60, 80 |
| S.50-1xx | 12 | 35 | 25, 30, 40, 60* | 25, 40, 60, 80 |
| S.50-8xx | 6 | 20 | 20, 25, 30, 40 | 25, 40 |
| S.50-8xx | 8 | 35 | 25, 30, 40 | 25, 40 |
| S.50-8xx | 10 | 35 | 20, 25, 30, 40 | 25, 40, 60 |
| S.50-8xx | 12 | 35 | 20, 25, 30, 40 | 25, 40, 60 |
Габарити й посадкові отвори однієї зірочки подано для різних чисел зубів. S.25-4xx: габарити для Z 6, 8, 12, 20, отвори для Z 6, 12, 16, 20. S.25-8xx: габарити для Z 6, 12, 16, 20, отвори для Z 6, 8, 10, 12. S.50-1xx: габарити є для Z 6, 8, 10, 12 і 16, а посадкові отвори для Z 16 не вказано. Тому пару «число зубів + посадковий отвір» підтверджуємо при прорахунку: замовляйте за нею, а не тільки за типом зірочки.
Перед замовленням інженер МТК звірить із вами три речі: круглий отвір Ø 60 мм для S.50-1xx (Z 12), квадратні отвори S.50-1xx і S.50-8xx, вказані одним числом (25, 40, 50, 60, 80 мм), і точну серію стрічки для S.50-1xx (S.50-200 чи S.50-220).
Що спільне для всіх п'яти
- Матеріал: поліацеталь.
- Тип корпусу: нерозбірний.
- Ширина ступиці: 20 мм на менших числах зубів, 35 мм на більших; конкретне значення дивіться в таблиці вище.
- Допустиме навантаження й момент для зірочок підтверджує інженер МТК при прорахунку: під навантаження зірочку за таблицею не підбирають.
Зірочка веде і серії, окремих сторінок яких на сайті немає: S.101 і J.101 для зірочки S.100; S.25-800F, S.25-801, S.25-830, S.25-836 для S.25-8xx; S.50-100, S.50-200/220, S.50-3xx, S.50-6xx для S.50-1xx; S.50-801, S.50-805, S.50-808F, S.50-808Flexi, S.50-830, S.50-831, S.50-838 для S.50-8xx. Самі ці стрічки замовляються запитом.
Усі п'ять зірочок
Зірочка для модульної стрічки типу S.25-4xx
поліацеталь · для S.25-400, S.25-406, S.25-408Найімовірніше, є на складі

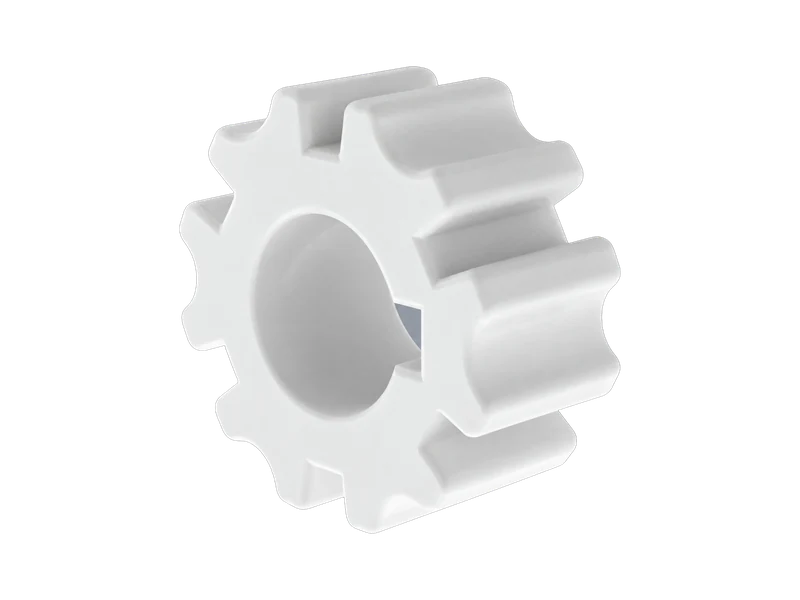

Зірочка для модульної стрічки типу S.25-8xx
поліацеталь · для S.25-800, S.25-806, S.25-8xxНайімовірніше, є на складі

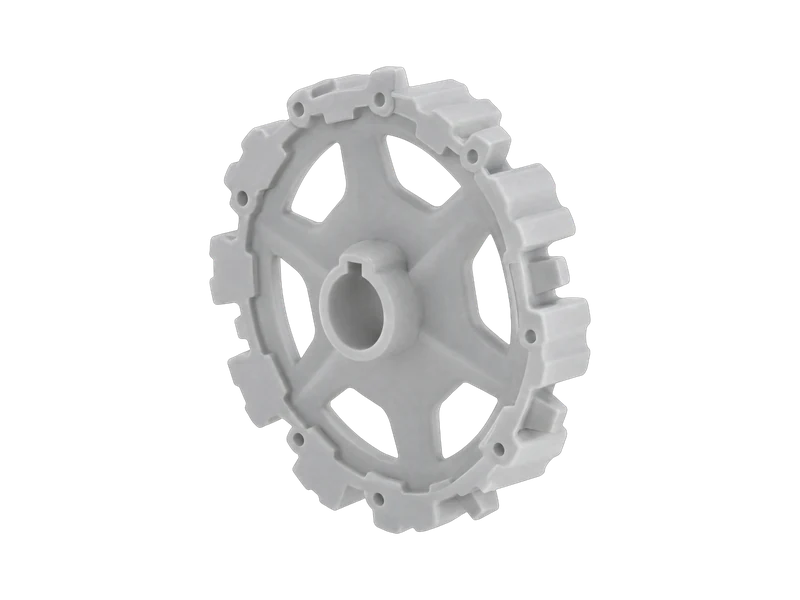

Зірочка для модульної стрічки типу S.50-1xx
поліацеталь · для S.50-100, S.50-220, S.50-401, S.50-3xx, S.50-6xxНайімовірніше, є на складі

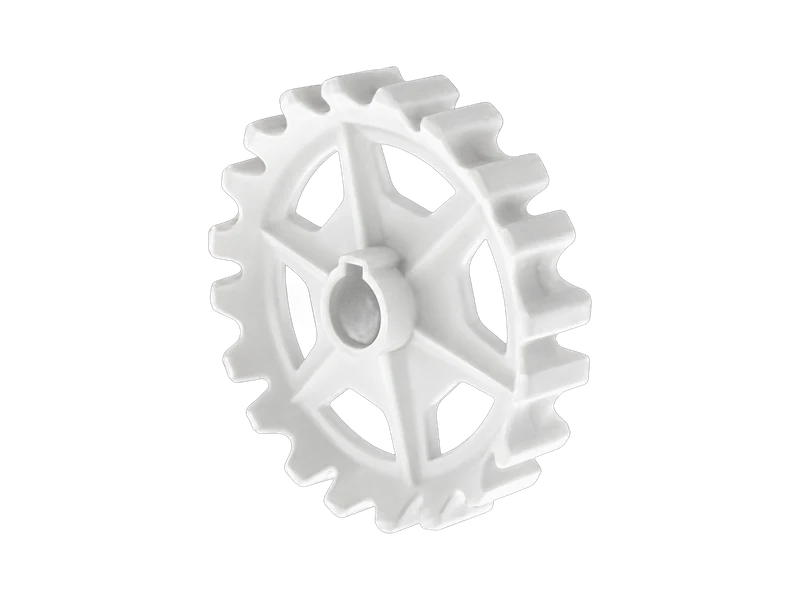

Зірочка для модульної стрічки типу S.50-8xx
поліацеталь · для S.50-8xx, S.50-806, S.50-808Найімовірніше, є на складі
