Зірочка для модульної стрічки типу S.50-1xx
Якщо деталь є на складі, термінове замовлення до 15:30 у робочий день відвантажимо того ж дня на ваше прохання. Після 15:30 відвантажимо наступного робочого дня.

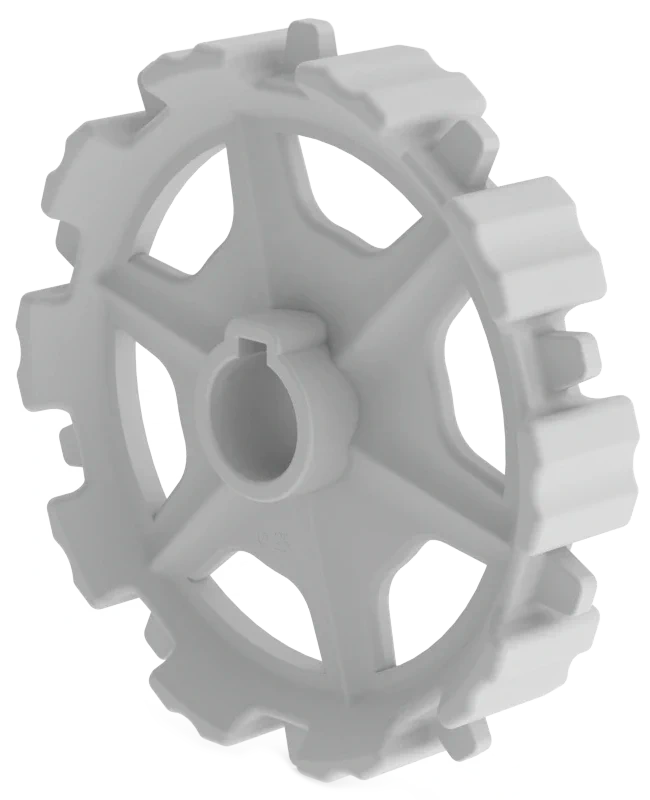

Візуалізація
- Матеріал
- поліацеталь
- Використання
- 50-100
- -220, -401, -3xx, -6xx
- Тип корпусу
- нерозбірний
Зірочка для прямобіжних модульних стрічок серії S.50-401 (та суміжних S.50-1xx): нерозбірний корпус із поліацеталю; число зубів Z від 6 до 16 визначає посадковий діаметр і ширину ступиці.
Характеристики
Габаритні розміри за числом зубів Z, мм (A/B/C/D)
| Число зубів, Z | A мм | B мм | C мм | D мм |
|---|---|---|---|---|
| 6 | 104 | 88 | 72 | 101 |
| 8 | 138 | 122 | 106 | 133 |
| 10 | 172 | 156 | 140 | 164 |
| 12 | 205 | 189 | 173 | 195 |
| 16 | 270 | 254 | 238 | 258 |
Ширина ступиці та посадкові отвори за числом зубів Z
| Число зубів, Z | Ширина ступиці, мм | Круглий отвір, Ø мм | Квадратний отвір |
|---|---|---|---|
| 6 | 20 | 20 / 25 / 30 /40 | 25 × 25 / 40 × 40 |
| 8 | 35 | 25 / 30 /40 | 25 × 25 / 40 × 40 |
| 10 | 35 | 25 / 30 /40 | 25/40/50/60/80 |
| 12 | 35 | 25 / 30 /40 / 60* | 25/40/60/80 |
Сумісні позиції
Склад і відвантаження
Склад у Києві: під час прорахунку скажемо, чи є деталь, а якщо немає, коли буде.
- Київсамовивіз зі складу або з офісу
- УкраїнаНовою поштою, строк назвемо під час прорахунку
- Рідкісні позиціївід 4 до 8 робочих тижнів, точний строк назвемо під час прорахунку
- ОплатаРахунок із ПДВ, безготівковий розрахунок. Мінімального замовлення немає.
