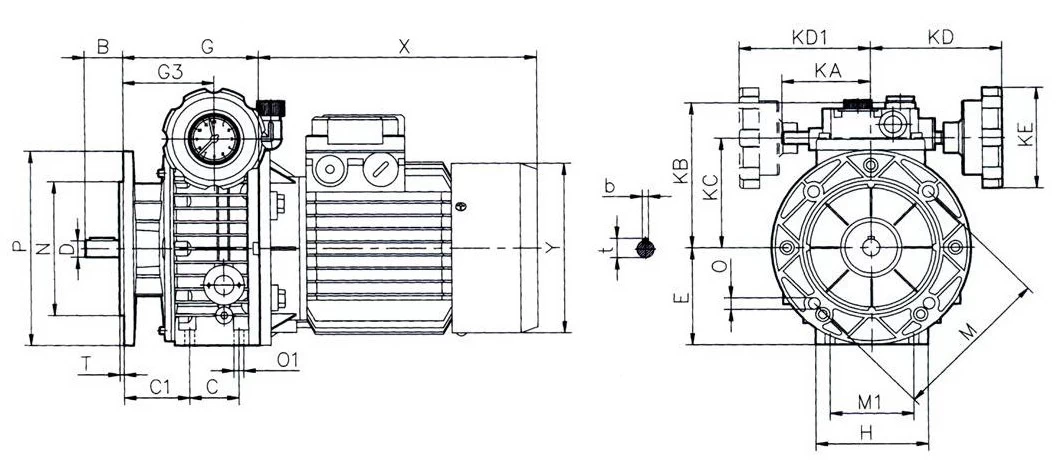

Креслення Габаритні розміри мотор-варіаторів UDL, UDT

Таблиця габаритних, приєднувальних і технічних розмірів мотор-варіаторів UDL/UDT (UDL002, UDL005, UDL010, UDT020). Їх подано позначеннями від B до O1 у першій таблиці й від P до t у другій; що позначає кожне, показує креслення.

Запит на прорахунок Заповнити запит ↓+38 (044) 292-57-42

Характеристики

Габаритні розміри мотор-варіаторів UDL, UDT: позначення B - O1

	B	C	C1	D(j6)	E	G	G3	H	M	M1	N	O	O1
UDL002	23	50	46	11	70	112,5	64,5	72	115	60	95	9	M6
UDL005	30	40	53	14	80	110	74	90	130	77	110	9	M8
UDL010	40	58	60	19	100	139	85,5	98	165	84	130	11	M8
UDT020	50	-	-	24	126	188	115	241	165	-	130	11	-

Приєднувальні розміри мотор-варіаторів UDL, UDT: позначення P - t

	P	T	KA	KB	KC	KD	KD1	KE	b	t
UDL002	140	3,5	71	111	78	110	110	85	4	12,5
UDL005	160	3,5	71	123	90	110	110	85	5	16
UDL010	200	3,5	79	140	107	120	120	110	6	21,5
UDT020	200	3,5	-	144	122	150	-	110	8	27

Технічні характеристики мотор-варіаторів UDL, UDT: позначення P1, i, n2 і M2

	P1, кВт	i	n2min	n2max	M2max	M2min
UDL002	0,18	від 0,129 до 0,645	181	903	2,9	1,6
UDL005	0,25	від 0,143 до 0,714	200	1000	5,9	2,2
UDL010	0,75	від 0,143 до 0,714	200	1000	11,9	6,0
UDT020	1,5	від 0,143 до 0,714	200	1000	24,9	12,0
