Таблиця габаритних і монтажних розмірів електродвигунів серії MS (типорозміри 56-100) окремо для виконання B5 і B14. Розміри подано позначеннями від D до Z; що позначає кожне, показує креслення.

Запит на прорахунок Заповнити запит ↓+38 (044) 292-57-42

Характеристики

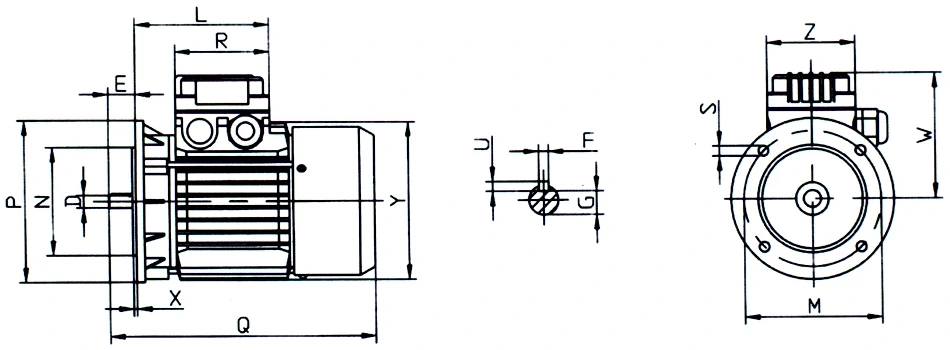

Габаритні розміри моторів MS, Виконання B5

	D	E	F	G	M	N	P	Q	S	U	W	X	Y	L	R	Z
56	9	20	3	7,2	100	80	120	197	7	3	93	2,5	117	100	70	65
63	11	23	4	8,5	115	95	140	224	9,5	4	95	3	122	104	70	65
71	14	30	5	11	130	110	160	239	10	5	108	3,5	137	108	80	75
80	19	40	6	15,5	165	130	200	278	12	6	118	3,5	156	114	80	75
90	24	50	8	20	165	130	200	336	12	7	128	3,5	169	135	98,5	98,5
100	28	60	8	24	215	180	250	390	15	7	145	4	194	141	98,5	98,5

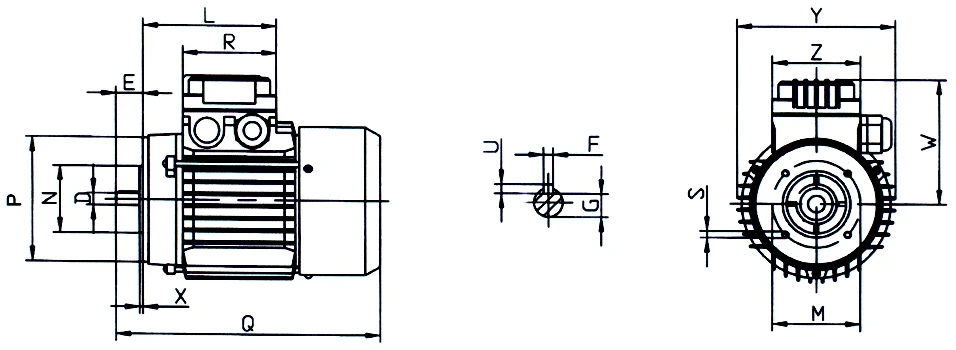

Габаритні розміри моторів MS, Виконання B14

	D	E	F	G	M	N	P	Q	S	U	W	X	Y	L	R	Z
56	9	20	3	7,2	65	50	80	197	M5	3	93	2,5	117	100	70	65
63	11	23	4	8,5	75	60	90	220	M5	4	95	2,5	122	102	70	65
71	14	30	5	11	85	70	105	245	M6	5	108	2,5	137	114	80	75
80	19	40	6	15,5	100	80	120	283	M6	6	118	3	156	118	80	75
90	24	50	8	20	115	95	138	336	M8	7	128	3	169	135	98,5	98,5
100	28	60	8	24	130	110	160	390	M8	7	145	3,5	194	141	98,5	98,5
